在使用Kubernetes的历程中
，如何将效劳开放到集群外部会见是一个重要的问题
。当使用云平台（阿里云、腾讯云、AWS、微软云等）的Kubernetes效劳时
，我们可以通过配置 service 为 LoadBalancer 模式来绑定云平台提供的负载均衡器
，从而实现外网的会见
。可是
，如果关于自建的 Kubernetes裸机集群
，这个问题则要麻烦的多
。

祼机Kubernetes集群不支持负载均衡的方法
，可用的有NodePort、HostNetwork、ExternalIPs等方法来实现外部会见
。但这些方法都有各自的适用场景
，也或多或少保存一些缺点
，随着MetalLB的降生
，自建的裸机Kubernetes集群也可以选择负载均衡的计划进行业务测试
。

MetalLB 旨在通过提供与标准网络设备集成的Network LB实施来解决这个痛点
，从而使裸机群集上的外部效劳也尽可能“正常运行”
，减少运维上的治理本钱
。它是一种纯软件的解决计划
，对理解LoadBalancer也有一定的参考价值
。

MetalLB官方网站：https://metallb.universe.tf

MetalLB项目地点：https://github.com/metallb/metallb

MetalLB提供了两个功效：

1. 地点分派：当创立 LoadBalancer Service 时
，MetalLB会为其分派IP地点
。这个IP地点是从预先配置的IP地点库获取的
。同样
，当Service删除后
，已分派的IP地点会重新回到地点库
。

2. 对外广播：分派了IP地点之后
，需要让集群外的网络知道这个地点的保存
。MetalLB 使用了标准路由协议实现：ARP、NDP或者BGP
。（广播的方法有两种
，一种是 Layer 2 模式
，使用 ARP(IPV4)/NDP(IPV6)协议；另一种是BPG协议
。）

本文主要介绍Layer 2模式
，也就是OSI 二层

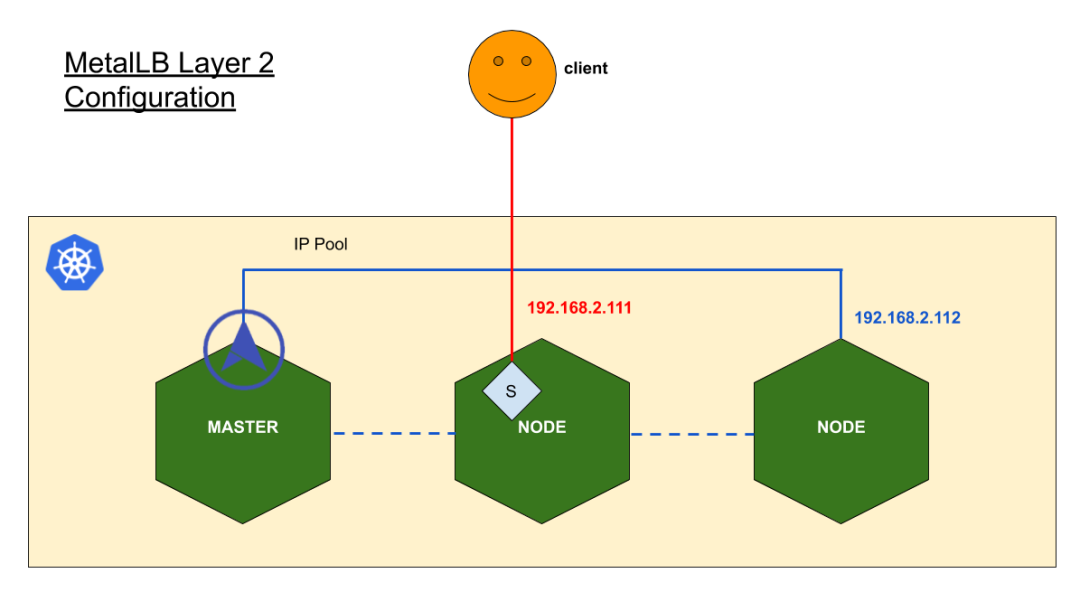

。下图是MetalLB Layer 2模式的示意图
。

图1-Layer 2模式

下载yaml文件
，凭据自己的需求下载对应的版本
，最新的版本为0.13.5

https://raw.githubusercontent.com/metallb/metallb/v0.12.1/manifests/metallb.yaml

[root@k8s-01 tools]# kubectl create -f metallb.yaml

namespace/metallb-system created

serviceaccount/controller created

serviceaccount/speaker created

clusterrole.rbac.authorization.k8s.io/metallb-system:controller created

clusterrole.rbac.authorization.k8s.io/metallb-system:speaker created

role.rbac.authorization.k8s.io/config-watcher created

clusterrolebinding.rbac.authorization.k8s.io/metallb-system:controller created

clusterrolebinding.rbac.authorization.k8s.io/metallb-system:speaker created

rolebinding.rbac.authorization.k8s.io/config-watcher created

daemonset.apps/speaker created

deployment.apps/controller created

检察MetalLB的pod信息

[root@k8s-01 tools]# kubectl get pods -n metallb-system

NAME                          READY   STATUS    RESTARTS   AGE

controller-788798f984-nwzzk   1/1     Running   0          3m5s

speaker-nlqbj                 1/1     Running   0          3m5s

speaker-vkpg9                 1/1     Running   0          3m5s

speaker-vzg5w                 1/1     Running   0          3m5s

[root@k8s-01 tools]# more layer2-config.yaml

apiVersion: v1

kind: ConfigMap

metadata:

  namespace: metallb-system

  name: config

data:

  config: |

    address-pools:

    - name: my-ip-space

      protocol: layer2

      addresses:

      - 192.168.202.140-192.168.202.240

[root@k8s-01 tools]# kubectl create -f layer2-config.yaml

configmap/config created

该配置文件指定在metallb-system下生成一个名为config的标准Kubernetes ConfigMap
，配置项中包括两条信息
，一个是使用了layer 2协议
，一个是地点的取值规模为 192.168.202.140-192.168.202.240
。

[root@k8s-01 tools]# kubectl create -f nginx-test-metalLB.yaml

deployment.apps/nginx created

service/nginx created

[root@k8s-01 tools]# kubectl get pods

NAME                     READY   STATUS    RESTARTS   AGE

nginx-5f78746595-tvq5j   1/1     Running   0          11s

[root@k8s-01 tools]# kubectl get svc nginx

NAME    TYPE           CLUSTER-IP       EXTERNAL-IP       PORT(S)        AGE

nginx   LoadBalancer   10.110.214.139   192.168.202.141   80:32240/TCP   18s

[root@k8s-01 tools]#

[root@k8s-01 tools]#

[root@k8s-01 tools]#  kubectl logs -l component=speaker -n metallb-system

{"caller":"main.go:161","event":"startUpdate","msg":"start of service update","service":"default/Kubernetes","ts":"2020-11-23T06:12:32.221525812Z"}
